Timingsett - for VW Gruppen 1.0, 1.2, 1.4, 1.5 TSi Bensin 9155
9155-settet samler Laser 8824- og 9103-settene for å danne ett sett for å tillate brukeren å justere, stille inn og sjekke kamakseltimingen til Volkswagen-gruppen EA 211, EVO 4-sylindret TSi ACT, EA211 3 & 4-sylinder (uten ACT) , TFSi CoD, TSi ACT, TFSi, BlueGT TSi ACT bensinmotorer uten behov å ty til datamaskinbaserte justeringsverktøy. 9155 bruker et batteridrevet digitalt inklinometer kombinert med presisjonsproduserte adaptere og justeringsverktøy for å sikre at kamakslene er innstilt til produsentens spesifikasjoner. Det skal ikke være noe krav om interaksjon med kjøretøyets OBD-system når du følger prosedyrene for laserverktøy beskrevet nedenfor.
Passer for: Audi (fra 2017). Seat (fra 2015), Skoda (fra 2015), Volkswagen (fra 2015).
Motorapplikasjoner inkluderer: 1,0L, 1,2L, 1,4L og 1,5L TSi bensinmotor. For fullstendig motorkodeliste, se applikasjoner i nedlastinger.
Motorvarianter inkluderer: EA 211, EVO 4-sylindret TSi ACT, EA211 3 & 4-sylindret (uten ACT), TFSi CoD, TSi ACT, TFSi, BlueGT TSi ACT.
Bruk kun sammen med instruksjoner for laserdel nr. 8824 og 9103.
Holdeverktøy for kamakselremskiver (Laser delnr. 4237 & 8421) eller lignende må brukes når kamakselremskivene løsnes eller strammes. Laget i Sheffield. EU og Storbritannia registrert design.

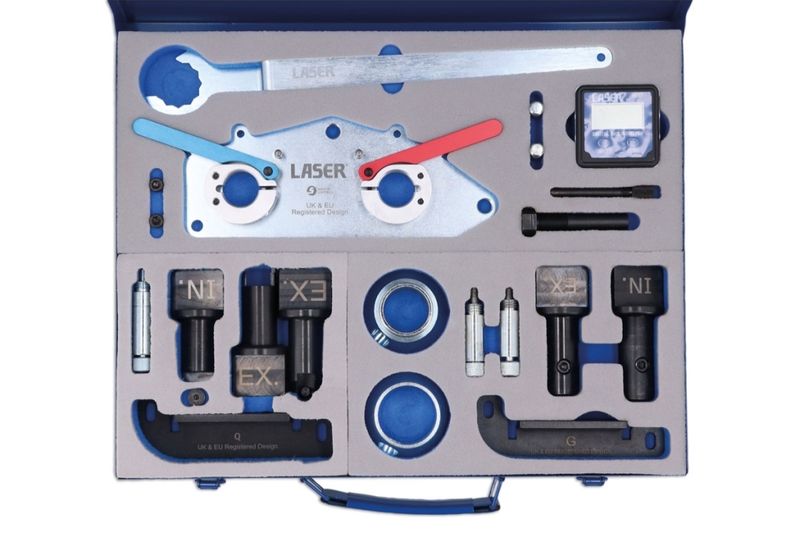

Set Contents
| Component | Description | OEM Toolcodes |
|---|---|---|
| C1044 | Brake Stop Pin x 2 |
|
| C1052 | Adapter Plate for Camshaft housing |
VAS 611 007
|
| C1053 | Mounting Spacers & Screws for A |
|
| C1056 | Inlet Camshaft Spacer Boss (EA211 EVO) |
|
| C1057 | Exhaust Camshaft Spacer Boss (EA211 EVO) |
|
| C1058 | Inlet Camshaft Adapter (EA211 EVO) |
|
| C1059 | Exhaust Camshaft Adapter (EA211 EVO) |
|
| C1060 | Inclinometer Reference Bar (EA211 EVO) 1.5 |
|
| C1062 | Fixing Bolts, Adapter Plate From 8824 |
|
| C1063 | Inlet Camshaft Adapter (TSi ACT, EA211 3 & 4 (cylinder without ACT) |
VAS 611 007/9
|
| C1064 | Exhaust Camshaft Adapter (TSi ACT , EA211 3 & 4 cylinder (without ACT) |
VAS 611 007/10
|
| C1065 | Inclinometer Reference Bar (TSi ACT , EA211 3 & 4 cylinder (without ACT) |
|
| C1076 | Exhaust Camshaft Adaptor (1.4 TFSI COD, TSI ACT, TFSI, Blue GT TSI ACT ) |
|
| C439 | Crankshaft Locking Pin |
T10340
|
| C685 | Camshaft Drive Belt Tension Wrench |
T10499
T10499A
|
| C735 | Camshaft Bar - Short Pin |
T10504/1
|
| C784 | Digital Inclinometer |
1376-A
G 1376A
T10550/2/3
|
9155 (indeholder alle disse settene: 8824, 9102 og 9103)
1.5L
DACA
DACB
DADA
DFYA
DPBE
DPCA
1.0L
CHZA
CHZB
CHZC
CHZD
CHZF
CHZJ
CHZK
CHZL
CPGA
DBYA
DKJA
DKLA
DKLB
DKLC
DKLD
DKRA
DKRB
DKRC
DKRF
1.2L
CJZA
CJZB
CJZC
CJZD
CYVA
CYVB
CYVD
1.4L
CHPA
CMBA
CPTA
CPVA
CPVB
CPWA
CUKB
CUKC
CXSA
CXTC
CZCA
CZDA
CZDB
CZDD
CZEA
DGEA
DGEB
DJKA
